【門窗邊框模圖設計】
請教各位
以下兩個圖均為室外是窗扇，室內為金剛網。
問題來了：
現在我需要把這個系統改為內開內倒，把室外裝金剛網，室內裝窗扇。
各位大神看看怎么把這兩個邊框料修改下，雨水流到內扇上怎么順勢排出去，怎么設計排水孔，防止雨水流入室內， 怎么修改邊框模圖！�。∏蟾綀D！
2017-6-8
上圖變為內開內倒窗排水不暢積水會排向室內，盡管紗網淋雨會形成幕布，風大就會溢向室內設計，受端面結構限制，不易做內開內倒窗，
下圖紗扇一側框腔體可變為分腔內排水結構，外加防水工藝孔蓋！
2017-6-8
問題詳情
專家問答 > 問題詳情
門窗邊框模圖設計
瀏覽量：12 發布日期：2017-6-7
請教各位
以下兩個圖均為室外是窗扇，室內為金剛網。
問題來了：
現在我需要把這個系統改為內開內倒，把室外裝金剛網，室內裝窗扇。
各位大神看看怎么把這兩個邊框料修改下，雨水流到內扇上怎么順勢排出去，怎么設計排水孔，防止雨水流入室內， 怎么修改邊框模圖�。�！求附圖！
我來回答
1樓回答
上圖變為內開內倒窗排水不暢積水會排向室內，盡管紗網淋雨會形成幕布，風大就會溢向室內，受端面結構限制，不易做內開內倒窗，
下圖紗扇一側框腔體可變為分腔內排水結構，外加防水工藝孔蓋！
2017-6-8
上圖型材不宜做內開窗（做排水也不暢，室內進水）。下圖型材可以做內開窗，做腔內排水。
2017-6-24
發cad版本圖紙，我可以給你設計修改斷面，最簡單的方法
1、隔熱條上邊設計防水膠條
2、圖中室內面鋁合金腔體標高要小于是外面
3、設計成腔內排水

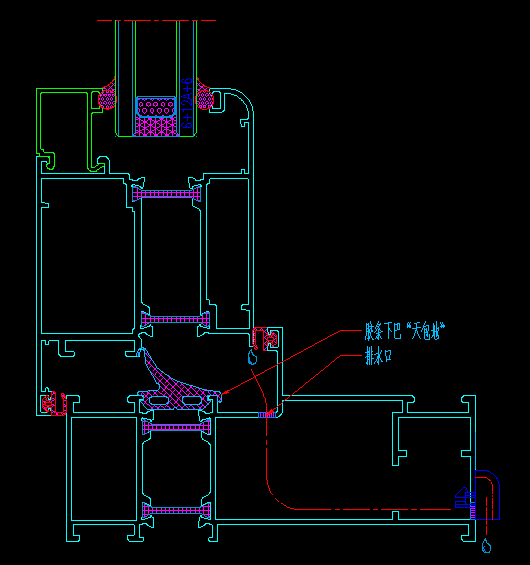

你的上圖肯定不行，扇外的檔翅兒形成冷橋了。下圖扇料截面不動，把框料截面得改動，在不改變框扇槽口的基礎上，加個水槽，即使水大，披到膠條上（膠條做個長下巴，防止水流到隔熱條上滲漏），也會導入水槽內，通過排水孔流入墻體導出
